产品概述

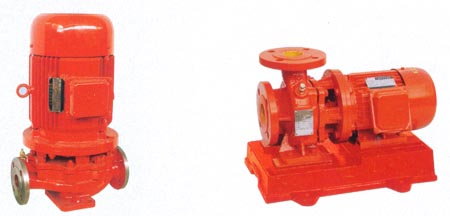

XBD-ISG（ISW）型消防泵分单吸单级和单吸多级分段式二种，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于为 0.2-2.25MPa, 配套功率范围为 1.5-200kw, 口径范围为φ50-φ250mm.
产品特点
1 、泵结构紧凑、体积小、外形美观、其立式结构决定安装占地面积小、其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2 、泵吸入口和吐出口均水平方向，简化了管路的连接。
3 、多级式可根据需要，吸入口径和吐出口可安装同方向或 90 °、 180 °、 270 °几个不同方向以满足不同的连接场合。
4 、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5 、泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。
主要用途
XBD-ISG （ISW）型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖循环增压空调制冷系统送水及设备配套等场合。
结构说明
XBD-ISG（ISW）型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸方便，占地面积小。泵设有安装底座，便于安装，增加泵运行稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按 1.6MPa 压力设计 , 管路配套方便。
XBD-ISG（ISW）型单吸多段分段式消防泵由电机和泵两部分组成，电机为 Y 型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函等零件组成。为防止定子磨损，定子部分由轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段、的结合面用纸垫通过拉紧达到密封，用户可根据需要选择。
[NextPage]
性能参数
| 型 号 |
流量Q
(L/s) |
出口压力
(MPa) |
转速n
(r/min) |
功率P
(Kw) |
效率η
(%) |
| XBD3.0/5-50(65) |
5 |
0.30 |
2900 |
4 |
63 |
| XBD3.2/5-50(65) |
0.32 |
| XBD3.4/5-50(65) |
0.34 |
| XBD4.6/5-50(65) |
5 |
0.46 |
2900 |
7.5 |
58 |
| XBD4.8/5-50(65) |
0.48 |
| XBD5.0/5-50(65) |
0.50 |
| XBD7.6/5-50(65) |
5 |
0.76 |
2900 |
15 |
50 |
| XBD7.8/5-50(65) |
0.78 |
| XBD8.0/5-50(65) |
0.80 |
| XBD11/5-50(65) |
5 |
1.10 |
2900 |
30 |
40 |
| XBD12/5-50(65) |
1.20 |
| XBD12.5/5-50(65) |
1.25 |
| XBD3.0/10-65(80) |
10 |
0.30 |
2900 |
7.5 |
71 |
| XBD3.2/10-65(80) |
0.32 |
| XBD3.4/10-65(80) |
0.34 |
| XBD4.6/10-65(80) |
10 |
0.46 |
2900 |
15 |
67 |
| XBD4.8/10-65(80) |
0.48 |
| XBD5.0/10-65(80) |
0.50 |
| XBD7.6/10-65(80) |
10 |
0.76 |
2900 |
22 |
59 |
| XBD7.8/10-65(80) |
0.78 |
| XBD8.0/10-65(80) |
0.80 |
| XBD11/10-65(80) |
10 |
1.10 |
2900 |
37 |
54 |
| XBD12/10-65(80) |
1.20 |
| XBD12.5/10-65(80) |
1.25 |
| XBD3.0/25-80(100) |
25 |
0.30 |
2900 |
15 |
76 |
| XBD3.2/25-80(100) |
0.32 |
| XBD3.4/25-80(100) |
0.34 |
| XBD4.6/25-80(100) |
25 |
0.46 |
2900 |
22 |
74 |
| XBD4.8/25-80(100) |
0.48 |
| XBD5.0/25-80(100) |
0.50 |
| XBD7.6/25-80(100) |
25 |
0.76 |
2900 |
37 |
69 |
| XBD7.8/25-80(100) |
0.78 |
| XBD8.0/25-80(100) |
0.80 |
| XBD11/25-80(100) |
25 |
1.10 |
2900 |
75 |
69 |
| XBD12/25-80(100) |
1.20 |
| XBD12.5/25-80(100) |
1.25 |
| XBD13/25-80(100) |
25 |
1.30 |
2900 |
90 |
57 |
| XBD14/25-80(100) |
1.40 |
| XBD15/25-80(100) |
1.50 |
| XBD3.0/45-100(125) |
45 |
0.30 |
2900 |
22 |
73 |
| XBD3.2/45-100(125) |
0.32 |
| XBD3.4/45-100(125) |
0.34 |
| XBD4.6/45-100(125) |
45 |
0.46 |
2900 |
37 |
77 |
| XBD4.8/45-100(125) |
0.48 |
| XBD5.0/45-100(125) |
0.50 |
| XBD7.6/45-100(125) |
45 |
0.76 |
2900 |
55 |
80 |
| XBD7.8/45-100(125) |
0.78 |
| XBD8.0/45-100(125) |
0.80 |
| XBD11/45-100(125) |
45 |
1.10 |
2900 |
90 |
70 |
| XBD12/45-100(125) |
1.20 |
| XBD12.5/45-100(125) |
1.25 |
| XBD2.8/55-150(200) |
55 |
0.28 |
1450 |
30 |
78 |
| XBD3.0/55-150(200) |
0.30 |
| XBD3.2/55-150(200) |
0.32 |
| XBD4.6/55-150(200) |
55 |
0.46 |
1450 |
45 |
75 |
| XBD4.8/55-150(200) |
0.48 |
| XBD5.0/55-150(200) |
0.50 |
| XBD7.6/55-150 |
55 |
0.76 |
2900 |
75 |
76 |
| XBD7.8/55-150 |
0.78 |
| XBD8.0/55-150 |
0.80 |
| XBD11/55-150 |
55 |
1.10 |
2900 |
110 |
73 |
| XBD12/55-150 |
1.20 |
| XBD12.5/55-150 |
1.25 |
| XBD13/55-150 |
45 |
1.30 |
2900 |
110 |
80 |
| XBD14/55-150 |
1.40 |
| XBD15/55-150 |
1.50 |
| XBD4.6/100-200 |
100 |
0.46 |
1450 |
75 |
81 |
| XBD4.8/100-200 |
0.48 |
| XBD5.0/100-200 |
0.50 |
| XBD3.0/150-250 |
150 |
0.30 |
1450 |
75 |
80 |
| XBD3.2/150-250 |
0.32 |
| XBD3.4/150-250 |
0.34 |
| XBD4.6/140-250 |
140 |
0.46 |
1450 |
90 |
72 |
| XBD4.8/140-250 |
0.48 |
| XBD5.0/140-250 |
0.50 |
| XBD2.4/200-300 |
200 |
0.24 |
970 |
75 |
81 |
| XBD2.6/200-300 |
0.26 |
| XBD2.8/200-300 |
0.28 |
| XBD2.8/200-300(350) |
200 |
0.28 |
1450 |
90 |
84 |
| XBD3.0/200-300(350) |
0.30 |
| XBD3.2/200-300(350) |
0.32 |
| XBD4.0/200-300 |
200 |
0.40 |
970 |
132 |
84 |
| XBD4.2/200-300 |
0.42 |
| XBD4.4/200-300 |
0.44 |
| XBD4.6/160-300 |
160 |
0.46 |
1450 |
110 |
78 |
| XBD4.8/160-300 |
0.48 |
| XBD5.0/160-300 |
0.50 |
| XBD4.6/200-350 |
200 |
0.46 |
1450 |
160 |
83 |
| XBD4.8/200-350 |
0.48 |
| XBD5.0/200-350 |
0.50 |
| XBD2.8/300-400 |
300 |
0.28 |
1450 |
132 |
76 |
| XBD3.0/300-400 |
0.30 |
| XBD3.2/300-400 |
0.32 |
| XBD2.8/330-500 |
330 |
0.28 |
1450 |
160 |
78 |
| XBD3.0/330-500 |
0.30 |
| XBD3.2/330-500 |
0.32 |
|
